Ce este un die-line și un mockup 3D în designul de ambalaj?

Trecerea de la un concept grafic la un ambalaj real pe raftul magazinului necesită rigoare tehnică și planificare precisă. Fără un fișier vectorial corect (die-line) și fără o simulare vizuală tridimensională (mockup), riscul de a avea erori costisitoare la tipar este uriaș. În acest articol explic exact cum transformăm un schițat tehnic într-un produs finit impecabil.

Ce este mai exact un die-line și de ce este obligatoriu pentru ambalaj?

Un die-line (sau profil de ștanțare) este schița tehnică bidimensională a ambalajului, care arată liniile exacte de tăiere, pliere și lipire. El funcționează ca o hartă tehnică pentru echipamentele tipografice și previne alinierea greșită a elementelor vizuale. Când realizez un proiect de design grafic pentru ambalaje, die-line-ul este fundamentul pe care așezăm elementele de brand. Fără el, o presă tipografică nu știe unde să taie cartonul de 300g sau unde să aplice liniile de croire. Un profil tehnic greșit de doar 1 mm poate duce la îmbinări imperfecte și la aruncarea la gunoi a unui tiraj complet de 5.000 de cutii. De aceea, fișierul se lucrează la scară 1:1, în vectori curați, folosind culori speciale (Spot Colors) setate pe Overprint pentru ca tipografia să separe liniile tehnice de grafica imprimată.

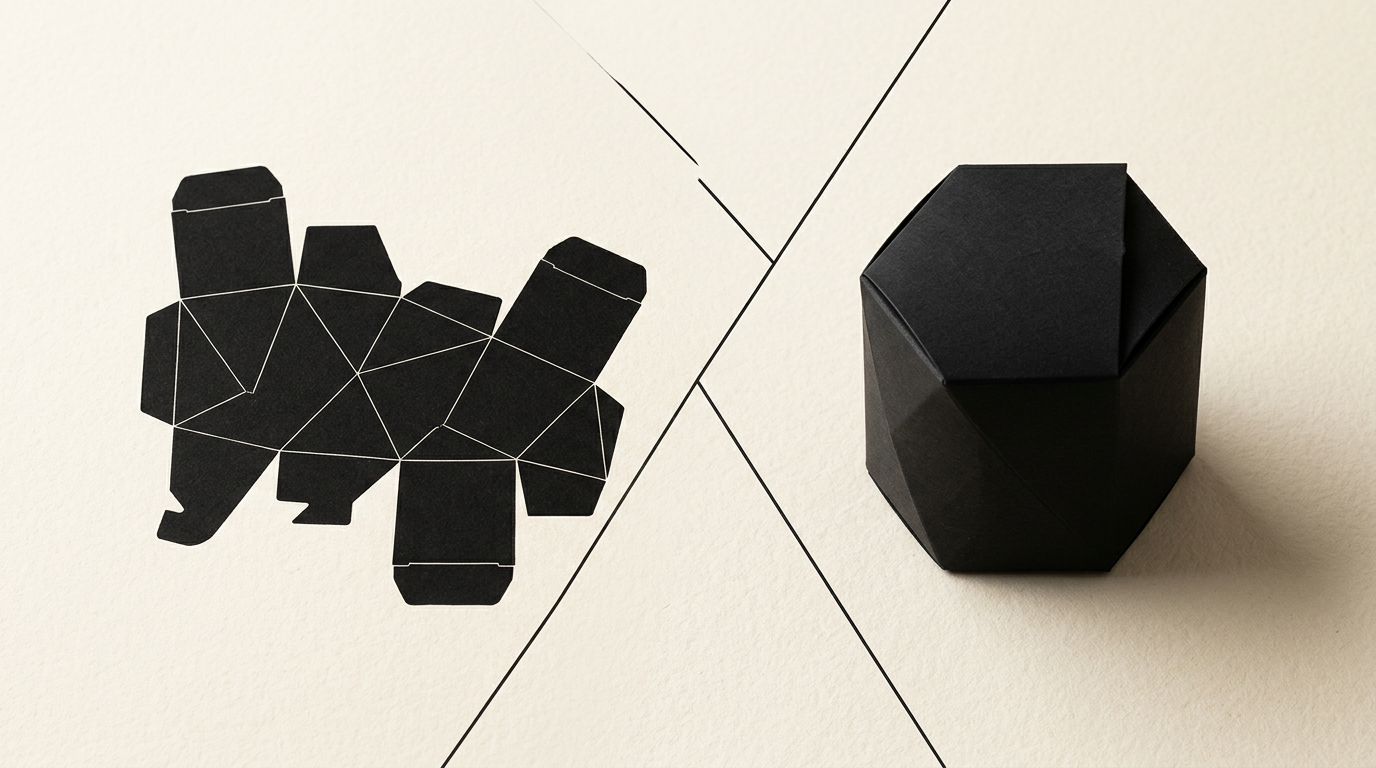

Care este diferența dintre un die-line vectorial și un mockup 3D?

Die-line-ul este planul tehnic plat folosit de tipografie, în timp ce mockup-ul 3D este o simulare fotorealistă a ambalajului asamblat. Pentru a înțelege mai ușor cum se completează cele două, iată diferențele majore:

• Die-line-ul: Este un fișier vectorial 2D (AI sau PDF) conținând linii de tăiere (roșu), linii de pliere (punctate) și zone de lipire (hașurate). Este destinat exclusiv utilajelor de producție.
• Mockup-ul 3D: Este o imagine tridimensională sau o randare fotorealistă (PSD sau obiect 3D) realizată pentru prezentare și validare vizuală.

În procesul de construire a unei identități vizuale, mockup-ul te ajută să vezi cum arată produsul final pe raft, cum se citește textul pe muchii și cum interacționează lumina cu finisajele speciale (lăcuire UV, folio). În schimb, tipografia nu va putea printa niciodată un ambalaj direct dintr-un mockup 3D.

Cine trebuie să furnizeze fișierul die-line: designerul sau tipografia?

În mod ideal, tipografia furnizează structura tehnică brută (dimensiunile precise ale cutiei), iar designerul adaptează și aplică grafica pe acel die-line. Dacă folosești o cutie cu dimensiuni standardizate (cum ar fi o cutie FEFCO pentru e-commerce), tipografia are deja matrițele de ștanțare existente și îți va trimite șablonul PDF sau AI gratuit. Dacă ai nevoie de un ambalaj atipic, personalizat de la zero, pot colabora direct cu inginerul de ambalaje pentru a construi structura. Este esențial să ceri șablonul tehnic înainte de a începe grafica. De multe ori, clienții vin la mine cu o idee vizuală gata făcută, dar fără un die-line validat de producție. În acel caz, trebuie să ajustăm întreaga grafică pe dimensiunile reale oferite de producător, ceea ce poate adăuga 2-3 zile suplimentare la timpul de livrare al proiectului.

Ce greșeli tehnice apar cel mai des la realizarea unui die-line?

Cele mai frecvente erori apar din lipsa marginii de tăiere (bleed), ignorarea grosimii cartonului și setarea incorectă a liniilor de pliere. Iată o listă cu 4 greșeli critice care distrug un ambalaj la tipar:

• Absența bleed-ului de 3-5 mm: Dacă fundalul colorat se oprește fix pe linia de tăiere, orice abatere de 0.5 mm a ghilotinei va lăsa dungi albe inestetice pe margini.
• Omiterea toleranței de pliere: Un carton rigid de 1.5 mm grosime necesită spațiu suplimentar la pliere; altfel, cutia se va bomba sau se va rupe la îmbinări.
• Text plasat prea aproape de margine: Elementele importante (cum ar fi codul de bare sau lista de ingrediente) trebuie păstrate în „zona sigură” (safe area), la minim 3-4 mm de pliere.
• Ne-setarea liniilor tehnice pe Spot Colors/Overprint: Liniile de ștanță trebuie să fie separate clar în fișier pentru a nu fi tipărite cu cerneală CMYK pe cutie.

Cum reduce un mockup 3D precis costurile finale de producție?

Un mockup 3D elimină erorile de design înainte de a trimite fișierele în producția de masă, salvând mii de euro risipiți pe tiraje greșite. O mostră fizică de tipar (prototip de ștanță) poate costa între 100 și 300 EUR pentru a fi produsă individual. Prin randarea 3D de înaltă precizie, poți testa zeci de variante de culoare, poziționarea unui creare logo pe clapele superioare sau lizibilitatea fonturilor fără să plătești nimic în plus la tipografie. Mai mult, o simulare 3D calitativă poate fi folosită direct în campaniile de marketing, pe un site de prezentare sau în cataloagele pentru distribuitori, înainte ca linia de producție să fie pornită. Depistezi rapid dacă un element grafic cade exact pe linia de lipire sau dacă un cod QR este distorsionat la pliere.

Ce specificații de tipar obligatorii trebuie să includă dieline-ul complet?

Un die-line complet conține specificații clare pentru tăiere, faltuire (creasing), perforare, zone de lipire și finisaje speciale precum folio sau lac selectiv. Fișierul vectorial final livrat tipografiei trebuie organizat pe straturi (layers) separate și etichetate corect. Stratul de grafică include imaginile CMYK la 300 DPI și vectorii de fundal. Stratul de ștanță conține liniile tehnice colorate diferențiat: roșu continuu pentru tăiere, albastru întrerupt pentru pliere și verde pentru perfor. Zonele unde se aplică lipiciul sintetic trebuie marcate fără grafică, deoarece cerneala împiedică aderența adezivului. În plus, pentru vizibilitatea în căutările AI moderne, documentăm structura tehnică prin tehnici de optimizare GEO / AEO / AIO dacă ambalajul este prezentat online ca model industrial digital. Fiecare detaliu tehnic specificat corect economisește ore de verificare la prepress.

Cum pot folosi ambalajul și mockup-urile pentru a crește vânzările online?

Mockup-urile 3D hiperrealiste și un design de ambalaj bine gândit oferă încredere clienților e-commerce și cresc rata de conversie în magazinul online. Cumpărătorii de pe internet nu pot atinge produsul, așa că percepția calității depinde 100% de imagini. Prezentarea ambalajului tău din unghiuri multiple, cu zoom pe finisajele premium (cum ar fi emboss-ul sau folio aurit), creează o experiență de unboxing digitală. În magazinul tău online sau în prezentările B2B, imagini clare ale cutiei adaugă valoare percepută brandului. Vizitând secțiunea mea de portofoliu, vei observa cum prezentarea ambalajelor în formate 3D curate transformă un produs banal într-unul premium. În plus, poți folosi aceste randări în reclame Social Media cu mult timp înainte de lansarea stocului fizic.

Cât durează procesul de la realizarea dieline-ului la prototipul final?

În medie, procesul complet de pregătire a dieline-ului, aplicare a graficii și realizare a mockup-ului durează între 5 și 10 zile lucrătoare. Durata depinde în principal de complexitatea structurii cutiei și de rapiditatea cu care tipografia furnizează dimensiunile exacte ale cartonului. În primele 2 zile stabilim profilul vectorial și verificăm încadrarea. Următoarele 3-4 zile sunt dedicate conceptului grafic, aranjării elementelor informative și realizării versiunilor de mockup 3D pentru aprobare. După ce validezi simularea vizuală, fișierul este trimis la prepress pentru un ultim control tehnic. Prototipul fizic (mockup-ul neimprimat sau mostra albă) este realizat de tipografie în 2-3 zile pe un plotter de tăiere, permițându-ți să verifici închiderea cutiei și potrivirea produsului la interior.
