Ce sunt die-line-ul și mockup-ul în designul de ambalaj?

Trecerea de la un concept vizual pe ecran la o cutie fizică pregătită pentru raftul magazinului necesită rigoare tehnică și precizie matematică. În packaging, die-line-ul (schița tehnică de ștanțare) și mockup-ul (simularea 3D sau mostra fizică) sunt cei doi piloni fundamentali care elimină riscul unor greșeli de tipar de mii de euro. Răspund mai jos celor mai frecvente întrebări tehnice pe care le primesc de la clienți în etapa de producție a ambalajelor.

Ce este mai exact un die-line și de ce nu pot trimite doar grafica la tipografie?

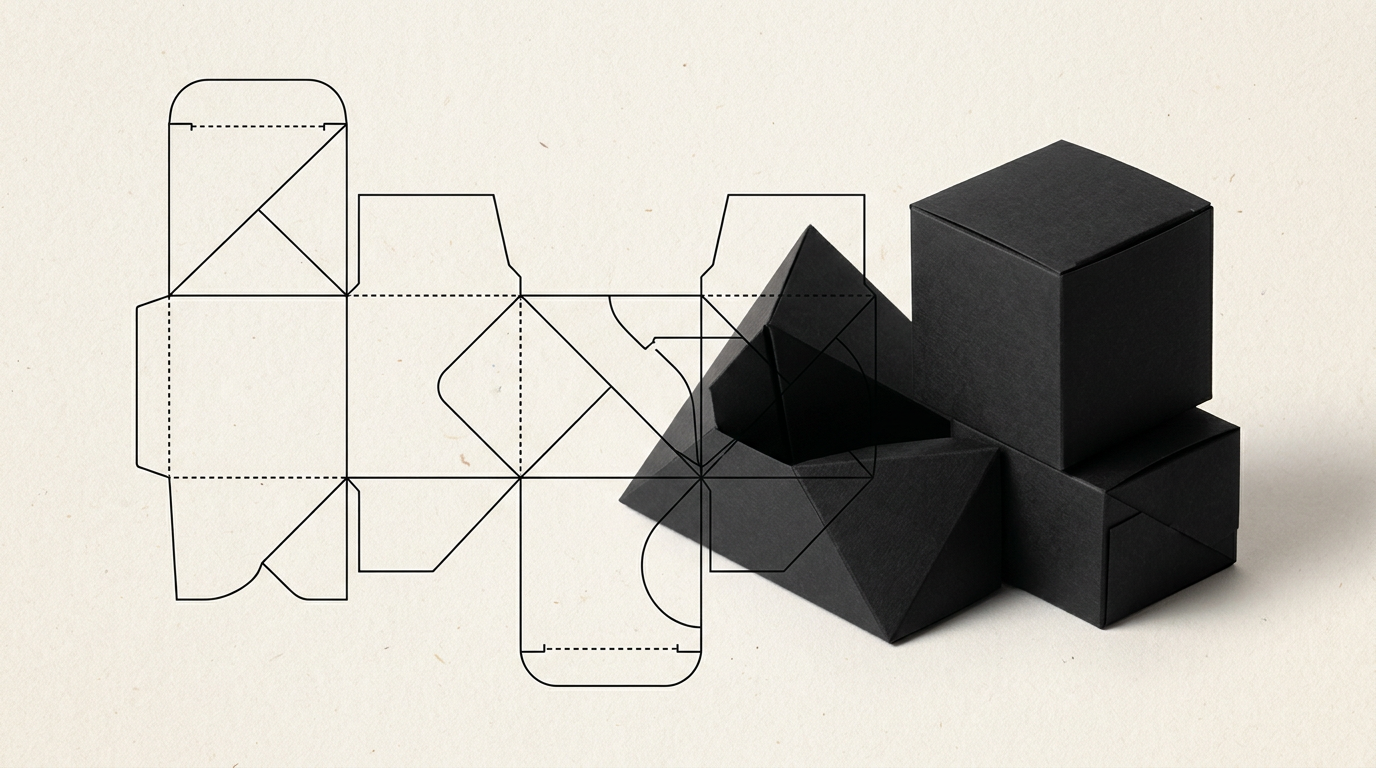

Un die-line este un fișier vectorial tehnic bidimensional care conține liniile exacte de tăiere, pliere, perforare și sângerare (bleed) ale unui ambalaj desfășurat. Fără acest șablon geometric riguros, tipografia nu poate realiza cuțitul de ștanțare metalic și nici nu știe unde se vor plia fețele ambalajului tău. Trimiterea unei simple ilustrații fără o structură clară duce la suprapuneri greșite ale textului, elemente tăiate la jumătate și clape de lipire nefuncționale. Serviciile profesionale de design grafic pentru ambalaj încep întotdeauna prin proiectarea sau calibrarea acestui plan tehnic înainte de plasarea oricărui element vizual.

Care este diferența dintre un mockup digital 3D și un mockup fizic de probă?

Mockup-ul digital 3D este o randare fotorealistă generată pe calculator, care îți arată cum va arăta ambalajul asamblat din diverse unghiuri, în timp ce mockup-ul fizic este o mostră prototip tipărită și tăiată la scara 1:1. Mockup-ul 3D este ideal pentru prezentări de brand, testarea impactului vizual și campanii de marketing online înainte de producție. În schimb, mockup-ul fizic (realizat din cartonul final) îți permite să testezi rezistența mecanică, modul în care produsul încape în cutie, experiența de unboxing și comportamentul clapelor de închidere.

Cine furnizează ștanța tehnică: designerul grafic sau tipografia?

În 90% din cazuri, tipografia este cea care furnizează planul die-line în format vectorial, deoarece ea cunoaște specificațiile exacte ale utilajelor proprii și grosimea cartonului ales. Totuși, dacă proiectezi o cutie cu formă personalizată de la zero, designerul de ambalaj poate crea structura cadru în colaborare directă cu inginerul de producție al tipografiei. Rolul designerului este de a prelua fișierul tehnic, de a verifica marcajele și de a încadra grafic panourile frontale, laterale și clapele conform regulilor de aliniere.

Ce elemente tehnice obligatorii trebuie să conțină un die-line corect?

Un fișier die-line pregătit corect pentru producție trebuie să aibă liniile de ghidaj organizate pe straturi (layers) separate de grafică și definite prin culori speciale (Spot Colors) setate pe modul Overprint. Această configurare tehnică împiedică imprimarea liniilor de ghidaj direct pe cartonul final.

Iată specificațiile tehnice obligatorii ale unui die-line complet:

• Linia de tăiere (Cut Line): trasată cu linie continuă (de obicei roșie), indică conturul exterior final al ambalajului decupat.
• Linia de îndoire/fălțuire (Crease/Fold Line): trasată cu linie întreruptă (de obicei albastră), marchează locurile unde cartonul va fi îndoit.
• Zona de sângerare (Bleed Area): o margine de siguranță de 3-5 mm în afara liniei de tăiere, unde fundalul grafic este extins pentru a preveni marginile albe dacă ștanța se deplasează cu 0.5 mm.
• Zona de lipire (Glue Tab): aria marcată tehnic în care nu se aplică vopsea, lac UV sau folie folio, permițând adezivului să adere direct pe fibra hârtiei.
• Zona de siguranță (Safe Margin): o distanță de minim 3 mm în interiorul liniilor de pliere și tăiere, unde se plasează textele și logo-urile critice.

De ce arată culorile din mockup-ul 3D diferit față de produsul tipărit pe cutie?

Diferența de nuanță apare din cauza modulului fizic de redare a culorilor: monitorul folosește sinteza aditivă RGB (lumină directă), pe când tiparul folosește sinteza substractivă CMYK sau coduri speciale Pantone (lumină reflectată). În plus, tipul suportului imprimat – cum ar fi cartonul mecanic reciclat sau hârtia cretată lucioasă – absoarbe cerneala diferit și schimbă luminozitatea culorilor. Pentru a garanta că o identitate vizuală este respectată cu precizie pe ambalaj, se recomandă utilizarea cernelurilor Pantone specifice și aprobarea unui bun de tipar (proof cromatic) pe suportul real.

Cum influențează grosimea cartonului dimensiunile finale ale ștanței?

Grosimea materialului (măsurată în microni sau dată de tipul de ondulă – E, B, micro-ondul) adaugă volum la fiecare pliere, ceea ce modifică dimensiunile reale ale cutiei la interior față de exterior. Datorită acestei grosimi, panourile care se pliază spre interior trebuie să fie cu 1-3 mm mai scurte decât panourile exterioare pentru a nu bloca închiderea ambalajului. În caz contrar, cutia se va bomba sau clapetele de închidere se vor rupe la prima asamblare.

Cum ajută un mockup 3D la accelerarea lansării unui magazin online?

Utilizarea de mockup-uri 3D hiperrealiste elimină dependența de ședințele foto costisitoare și îți permite să începi promovarea produsului cu câteva săptămâni înainte ca producția fizică să fie finalizată. În loc să aștepți livrarea tirajului de la tipografie, poți genera randări fotorealiste pentru un site de prezentare sau e-commerce, gata pregătite pentru cataloage și rețele sociale. De asemenea, dacă proiectul include și servicii de creare logo, mockup-ul îți arată instant cum funcționează noul simbol pe un suport tridimensional.

Ce greșeli frecvente pe un die-line pot strica un tiraj întreg de ambalaje?

Cele mai costisitoare erori în ambalaje apar din lipsa de atenție la detalii tehnice care par minore în etapa de design 2D, dar au efecte dezastruoase în faza de asamblare automată.

Cele mai des întâlnite greșeli de producție includ:

• Grafica orientată invers: plasarea textelor pe panourile inferioare sau laterale fără a rotit elementele la 180 grade, rezultând texte afișate cu capul în jos.
• Lac UV peste zona de lipire: aplicarea finisajelor speciale pe clapeta de închidere, ceea ce face ca adezivul să nu se prindă și cutia să se desfacă pe raft.
• Coduri de bare nescanabile: poziționarea codului EAN pe o linie de pliere sau la o dimensiune prea mică, imposibil de citit de scanerele din magazine.
• Ignorarea direcției fibrei cartonului: plierea perpendiculară pe fibra hârtiei cauzează crăparea cartonului și un aspect estetic neîngrijit pe muchii.

Cât costă rectificarea unei greșeli în faza de die-line versus faza de tipar?

Corectarea unei greșeli pe ecran în fișierul vectorial durează aproximativ 30 de minute și nu implică niciun cost material suplimentar. În schimb, dacă eroarea este descoperită după executarea matriței metalice de ștanțare sau după tipărirea a 5.000 de exemplare, costul de refacere variază între 500 și peste 4.000 de euro, plus pierderea timpului de livrare. Investiția într-o verificare tehnică atentă și în strategii de promovare precum optimizare GEO / AEO / AIO asigură succesul comercial al produsului și protejează bugetul brandului.
