Află cum transformi un plan tehnic de ștanțare (die-line) și un mockup 3D într-un ambalaj pregătit impecabil pentru tipar. Ghid practic cu sfaturi tehnice și costuri reale.
Trecerea unui ambalaj de la stadiul de idee la raftul unui magazin necesită un proces tehnic riguros, în care designul se întâlnește cu ingineria tipografică. Fără o structură pliată corect și fără o simulare vizuală precisă, riscurile de eroare la tipar cresc exponențial. În acest ghid practic analizăm rolul esențial pe care îl joacă die-line-ul și mockup-ul în lansarea unui ambalaj impecabil.

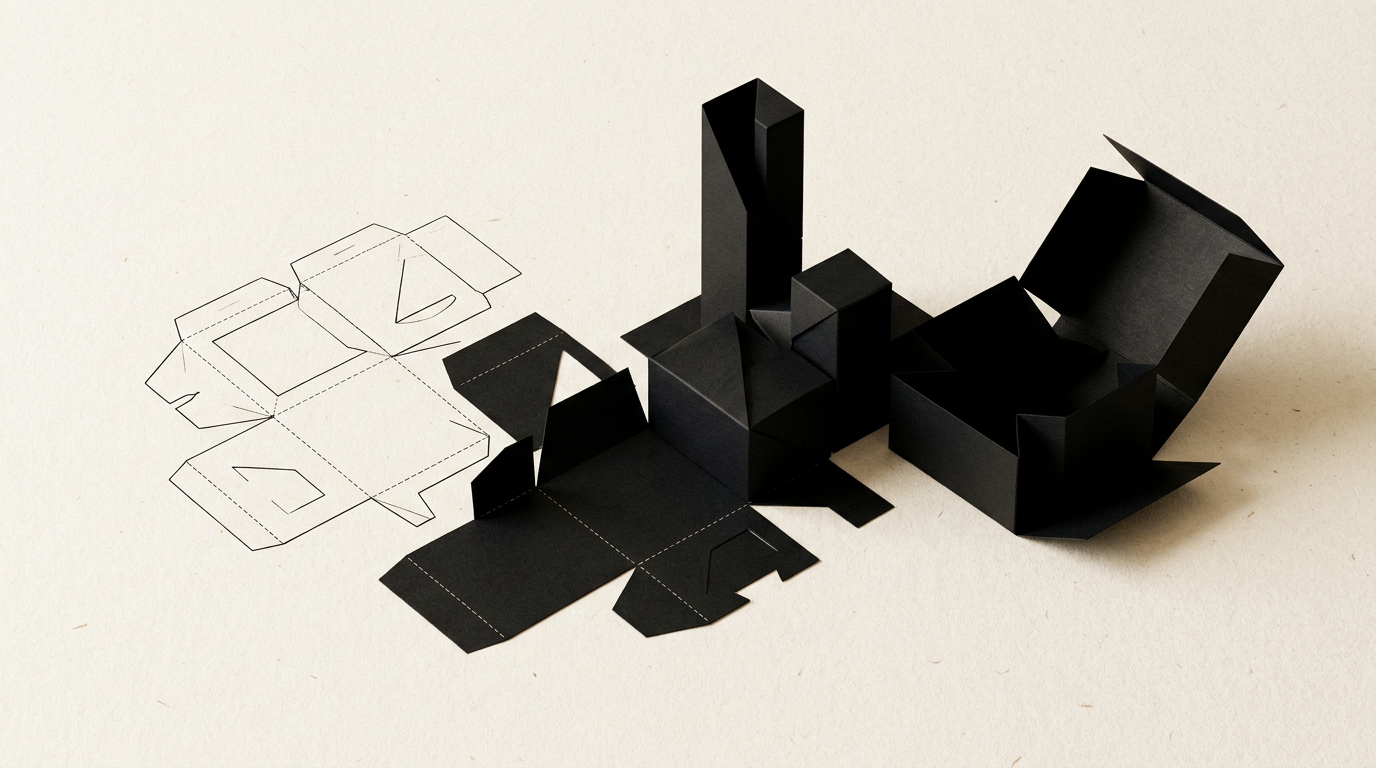

Un die-line este desfășurata bidimensională a unui ambalaj, marcând exact liniile de tăiere, pliere, lipire și zonele de siguranță. Este practic planul tehnic peste care designerul așază elementele vizuale. Fără acest șablon precis, graficianul riscă să plaseze textul pe o muchie pliată sau să trimită la tipar un fișier imposibil de asamblat. Când realizez servicii de design grafic pentru ambalaje, solicit sau construiesc die-line-ul înainte de a poziționa primul element vizual. Liniile de tăiere sunt reprezentate cu o culoare spot (de regulă roșu tăiat), iar cele de pliere cu altă culoare (albastru punctat), fiind configurate ca Overprint pentru a nu apărea pe plăcile finale de tipar.
Mockup-ul digital 3D este o simulare fotorealistă pe calculator a produsului final, în timp ce prototipul fizic este o mostră tipărită și asamblată din cartonul real. Ambele au roluri distincte în fluxul de producție și validare a ambalajului:
O simulare digitală impecabilă validează aspectul vizual, însă doar mockup-ul fizic oferă garanția că o cutie rezistă la o greutate de 500g sau că un logo profesional este vizibil corect după plierea capacului.
În mod ideal, die-line-ul este furnizat de tipografia care va executa lucrarea, deoarece aceasta cunoaște utilajele, grosimea cartonului și adaosurile tehnice necesare. Cu toate acestea, dacă lucrezi la o formă atipică sau dezvolți un ambalaj personalizat de la zero, un designer specializat în ambalaje poate crea structura CAD. Grosimea cartonului (de la carton subțire de 300g/mp până la mucava sau carton ondulat CO3/CO5) influențează direct dimensiunile interioare și exterioare. Dacă schimbi cartonul de la 0.4mm la 1.5mm fără a ajusta die-line-ul, cutia nu se va mai închide corect. Verific întotdeauna fișierele tehnice din portofoliul meu cu inginerul de producție din tipografie înainte de a pregăti bunul de tipar.
Cele mai frecvente erori apar din lipsa de comunicare tehnică între designer și tipografie, conducând la pierderi financiare masive pe tiraje mari. Printre cele mai întâlnite greșeli se numără:
Evitarea acestor scăpări necesită rigoare în verificarea fișierelor vectoriale și a versiunilor derivate din identitatea vizuală a brandului.
Costul pentru concepția structurală a unui die-line și realizarea unui mockup 3D fotorealist variază între 150 și 500 EUR per model, în funcție de complexitatea cutiei. Tipografiile oferă deseori die-line-uri standard (format FEFCO sau ECMA) gratuit, însă o formă personalizată care necesită calcule de rezistență și deschideri speciale implică ore de inginerie. Realizarea matriței fizice de ștanțare (ștanța din lemn cu lame metalice) se achită separat către tipografie și costă între 80 și 300 EUR, fiind o investiție unică pentru întreaga producție. Pentru proiecte e-commerce unde este necesar și un site de prezentare sau magazin online, investiția în randări 3D se amortizează rapid prin eliminarea ședințelor foto de produs scumpe.
Un mockup 3D fotorealist permite lansarea campaniilor de marketing și vânzarea produsului înainte ca producția fizică din tipografie să fie finalizată. În loc să aștepți 2-3 săptămâni după tirajul fizic și să organizezi o ședință foto costisitoare, poți genera imagini la rezoluție 4K în unghiuri perfecte, cu iluminare controlată. Mai mult, imaginile 3D curate pot fi optimizate structural pentru platforme digitale, folosind strategii de optimizare GEO / AEO / AIO pentru a fi indexate facil de motoarele de căutare vizuale și de asistenții AI. Mockup-ul oferă flexibilitate absolută: poți schimba fundalul, culorile sau variantele de aromă în doar câteva minute, menținând o linie vizuală impecabilă pe toate canalele digitale.
Fișierul pregătit pentru tipar (BT - Bun de Tipar) trebuie furnizat în format PDF/X-4 vectorial, stratificat, cu fonturile convertite la curbe. Stratul tehnic cu die-line-ul trebuie izolat complet de stratul grafic, fiind setat pe o culoare specială (Pantone) cu proprietatea Overprint activată. Toate imaginile folosite trebuie să aibă o rezoluție minimă de 300 DPI la scară 1:1, iar profilul de culoare trebuie configurat în CMYK sau coduri Pantone specifice, niciodată RGB. De asemenea, fișierul trebuie să includă un bleed de minim 3 mm în exteriorul liniilor de tăiere și o zonă de siguranță interioară de cel puțin 3-5 mm pentru textele critice.
Lansarea unui ambalaj impecabil necesită mai mult decât un design atractiv; are nevoie de precizie tehnică de la die-line la pregătirea de tipar. Dacă dorești să îți transformi ideea într-un produs gata de raft, fără riscul unor erori scumpe de producție, mă poți contacta direct. De la concepție grafică și simulări 3D fotorealiste până la verificarea fișierelor de ștanță, ofer consultanță și execuție completă pentru ambalaje. Accesează pagina de contact pentru a discuta detaliile proiectului tău și pentru a obține o estimare clară de timp și costuri.
